AMD FPGA用 GigE Vision® V1.2 Tx FPGA IPコア

通常のマイクイメージ

OKIの『エリア収音技術』イメージ

OKIの『エリア収音技術』イメージ

AMD FPGA内部へのGigE Vision®プロトコルスタックの搭載により、GigE Vision®プロトコルによる映像伝送をFPGA 1chipで実現可能!!
高速で信頼性の高い映像伝送を可能にします。

特徴

  • GigE Vision® プロトコルによるイーサネット映像リアルタイムキャプチャーが可能
  • ギガビットイーサネットの帯域をフルに活用した映像伝送を実現
  • FPGAによるGigE Vision® 機能の実現が可能なため、様々なセンサー/カメラの映像RawデータをGigE Vision® として伝送が可能
  • AIA’s Machine Vision® 協会に正規認定されているFPGAソリューション

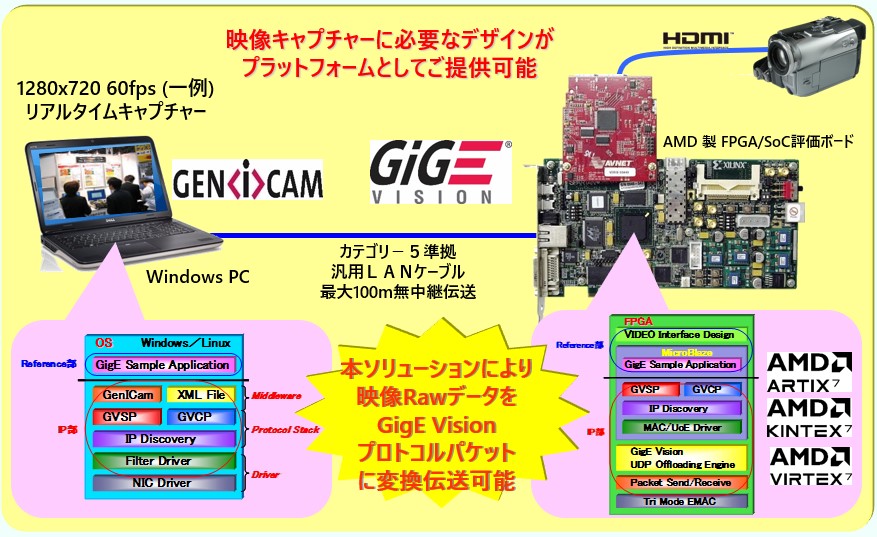

システム構成例

システム構成例

GigE Vision® プロトコルの制御は、全てFPGA内部(MicroBlaze™)で
処理ハードエンジン(UoE)+GigE Vision® スタックにより高速映像伝送を実現!

システム構成

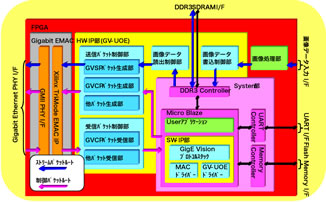

ハードウェア構成図

ハードウェア構成図

  • EMACには、AMD製 Tri Mode Ethernet MACを使用し、データリンク層の制御を実施
  • OKIアイディエス製“GigE Vision UDP Offloading Engine“を搭載し、GigE Vision® プロトコルパケットの高速伝送を実現
  • MicroBlaze™上 に”GigE Vision®プロトコルスタック”、”MACドライバー”、”GV-UOEドライバー”を実装し、全てのGigE Vision®プロトコルをFPGA内部で処理
  • 開発環境は、AMD社のISEとEDK(6シリーズ時)、Vivado/SDK(7シリーズ時)

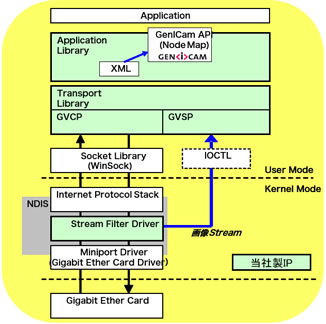

ソフトウェア構成図

Zynq UltraScale+ MPSoC PL部構成図

  • カメラから送られる映像Streamは、Stream Filter Driverが素早く切り離すのでStreamの受信率を高くします
  • 切り離された映像StreamはIPスタックを介さず、直接ライブラリに転送するのでCPU負荷を低減
  • Stream Filter Driverは、ネットワークドライバースタックのFilterドライバーとして動作するので、多くのGigabit Ether Cardで使用可能
  • • カメラから送られる映像Streamは、Stream Filter Driverが素早く切り離すのでStreamの受信率を向上可能
  • OSは Windows10(64/32bit)に対応
  • Application開発環境は、Microsoft社のVisual Studio 2008

提供物

  • FPGAデザインに必要となるIP+リファレンスデザイン+ISE/EDK(Vivado/SDK)Projectの全ての開発環境とマニュアルをご提供します。
  • PCアプリケーションに必要となるFilter Driver+GigE Vision® プロトコルスタック+GenICamライブラリのソフトウェアと開発環境とマニュアルをご提供します。

サポート体制

  • 国内製IPによる完全日本語サポート(電話/メール/各種マニュアル全て)
  • 技術サポートは全て当社技術者が直接対応いたします。
  • 記載されている会社名、製品名は、各社の商標または登録商標です。
  • ここに記載されている仕様、デザインなどは予告なしに変更する場合があります。
