PCI Express® 高速データ転送ソリューション iDMAC®
OKIアイディエスのiDMAC®＜Intelligent DMA Controller＞は、AMD社のIntegrated Block for PCI Express®に最適化されたDMAコントローラーです。 本IPを使用することにより、CPUリソースを気にせずに簡単な制御で、大容量データのDMA転送を連続して行うことができます。 iDMAC®は、映像解析や産業用監視カメラなど、【大容量データをリアルタイム処理】することが必要な装置における課題（装置間のデータ転送帯域不足）を解決します。
特徴
- 高帯域の大容量データ転送
- CPU低負荷
- Artix®-7, Kintex®-7, Virtex®-7, Kintex® UltraScale, Kintex® UltraScale+, Virtex® UltraScale,Virtex® UltraScale+, Zynq®-7000, Zynq® UltraScale+対応
- PCI Express® Gen1／Gen2／Gen3 ～16Lane 対応
- TLP パケット生成／分解機能搭載
- 簡易なユーザーインターフェース
- ドライバーソフト提供（Windows 8／8.1 32bit／64bit, Windows 10 32bit／64bit, Linux）
- リファレンスデザイン無償提供
- 評価ライセンス無償提供
使用例

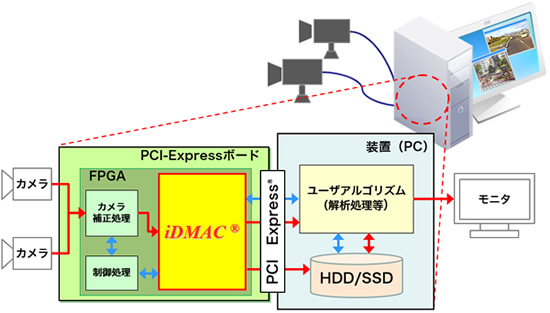

システムへのiDMAC®実装イメージ（Video編集装置、ネットワークカメラ等）

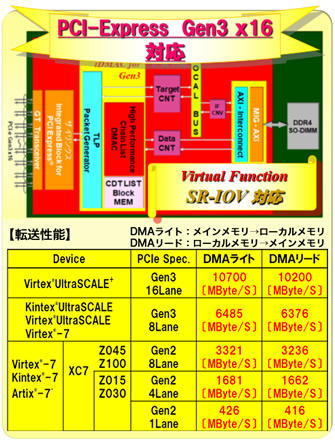

性能
PCI Express® Gen1／Gen2／Gen3 x1～x16Lane対応
PCI Express® iDMAC®ソリューション
- AMD社とのアライアンスプログラムIP
- AMD Integrated Block for PCI Express® コアとOKIアイディエス製 iDMAC® ソリューションを組合わせることで、PCI Express®の転送能力を最大限に向上
- PCI Express®デザイン構築の為の主要機能をプラットフォーム化してあるため開発期間を大幅に短縮可能
- ユーザー回路部のみの変更（開発）でPCI Express®を使用した各種のアプリケーションに適用可能
- 歴代デバイスからのソリューション継承による安定動作、 UltraScale+にも対応

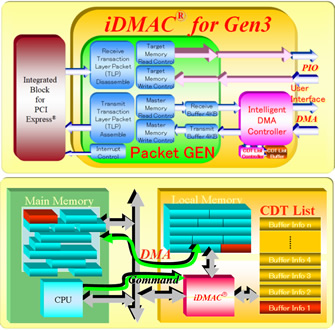

構造図
- Integrated Block for PCI Express®とのI／Fを内蔵PCI Express TLP（Transaction Layer Packet）生成／TLP分解機能を行うPacket GENを内蔵
- Userインターフェース（Backend AP）の簡素化Integrated Block for PCI Express®間のインターフェースは全てPacketGENが制御User側には簡単なMEM I／Fを提供
- PCI Express®デザイン構築の為の主要機能をプラットフォーム化してあるため開発期間を大幅に短縮可能
- CDT（Command Descriptor Table）リストにより DMA転送の自動連続チェーン（無限連鎖）を実現
CDTリストによりDMA転送中のCPUの介在を排除 - 分散したメインメモリー上のBuffer情報をFPGA内でリスト（CDT List）化し、メインメモリーとローカルメモリー間でデータを自動転送
DMA転送中の割込みによるソフト制御が少ないため、より高速にデータ転送が可能となり、大容量データの転送に最適
- PCI Express® 高速データ転送ソリューション iDMAC®のリーフレット [699KB]
- PCI Express® 高速データ転送ソリューション iDMAC®のリーフレット（16：9）[1.6MB]
