GigE-Vision Tx SDSoC Platform
ザイリンクス社のSDSoC 開発環境を使用し、OpenCv Harris Corner（特徴点検出）をHardware Accelerateしました。
無償のダウンロードにて、評価版デモプラットフォームをお試しいただけます。

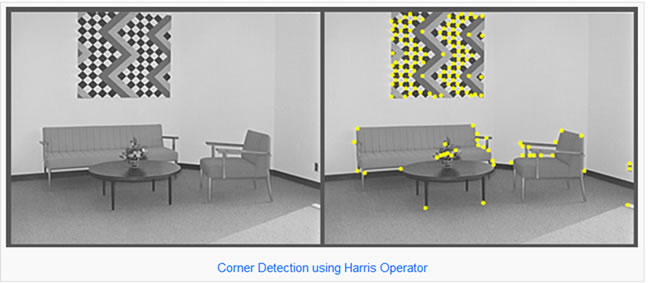

Harris Cornerとは？
Harris Cornerは微分幾何学に基づくアプローチを採っています。簡単に説明すると、「一次微分値(差分)が一方向に大きければエッジ、多方向に大きければコーナーである」という知識に基づいて計算されます。特徴“点”を求めるには通常は二次微分が必要ですが、Harris Cornerではガウシアン平滑化で以て二次微分計算を代用します。
Harrisオペレータによる特徴量は以下の式で求めます。
（特徴検出 - opencv.jpより画像引用）
ザイリンクスHLSライブラリには、Harris Cornerに沿ったHLS：Corner Harrisというライブラリが準備されており、このライブラリをSDSoCを使用してZYNQ SoCのPL（Programmable Logic）部に組み込みます。
今回の組込みデザインは、OKIアイディエス製のGigE-Vision IPと組合わせ、センサーからの入力映像の特徴点検出を行い、入力画像に特徴点描画を行った映像をGigE-Visionプロトコルにて、1Gbit Ethernetで伝送します。
デモ構成
SDSoC GigE-Vision Tx DEMO

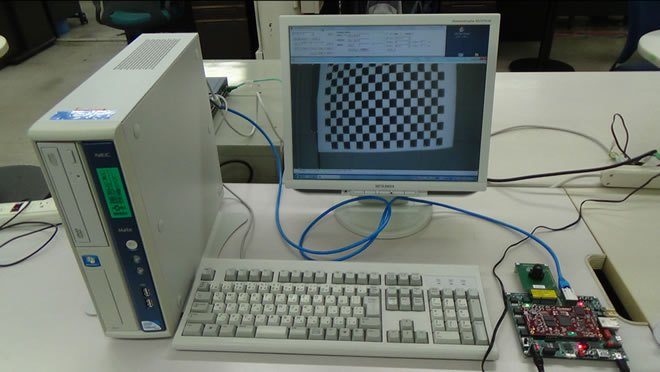

デモ内容
デモは、SVDK Sensorからの入力映像をZYNQ PS部のARM CoretexA9にOpenCV Harris CornerライブラリをSoftwareとして組み込んだSoftware Corner DetectとHLS：Corner HarrisをSDSoCを使用し、HardwareとしてZYNQ PL部に組み込んだHardware Corner DetectのCorner Detectの2種が確認でき、softwareとHardwareでのCorner Detect処理の性能差分を確認できます。
Hard／Soft特徴点検出性能比較（動画）
ハードウェアプラットフォーム
プラットフォームには、XILINX製SVDK(Smart Vision Development Kit)を使用します。
評価版デモプラットフォーム
SDSoC Corner Detect GigE-Vision Tx DEMOの評価版デモプラットフォームは専用ページから無償でダウンロードしてお試しいただけます。
リファレンスデザイン
リファレンスデザインを含んだ評価版SDSoC開発環境のご用命は下記にお問い合わせください。
その他本件に関してのお問い合わせは、お問い合わせフォームよりご連絡ください。
