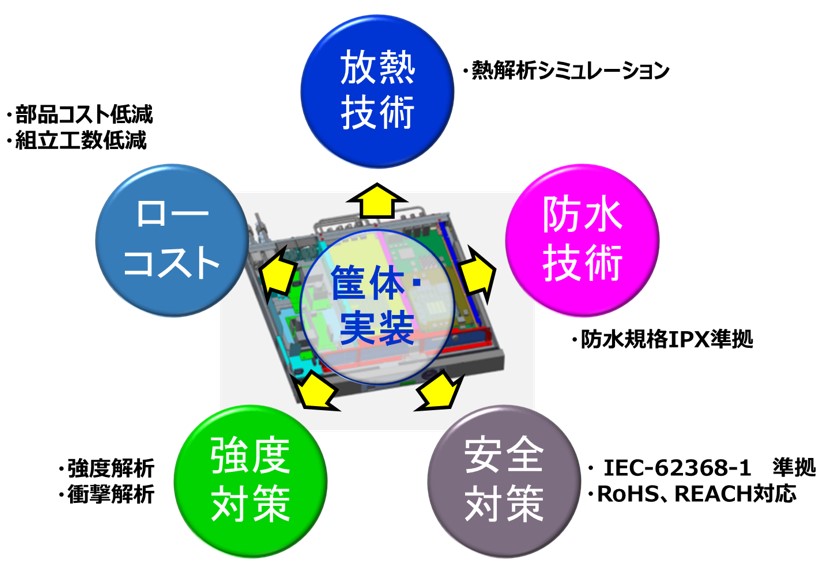

熱解析シミュレーション(温度上昇・エアフロー)

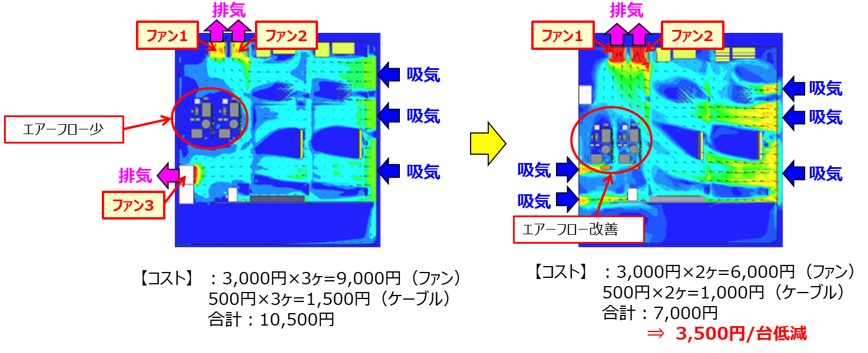

【解析事例】エアフローの見直しで、ファン数を3個から2個に削減
【熱解析の特徴】

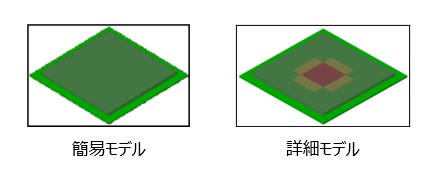

<例>BGAモデル
【対応実績】宇宙分野で必要な真空状態での熱伝導解析にも取り組み始めました!
分野 | 解析概要 | イメージ図 | |
---|---|---|---|
事例1 | 通信機器 | 200wクラスのCPU 冷却通風ダクトで冷却風を分配 |
|
事例2 | 計測機器 | CPU代替での熱検証 筐体流用前提での対策検討 |
|
事例3 | 宇宙関連 | 真空空間での熱伝導解析 非定常熱解析(時系列) |
【設計事例】

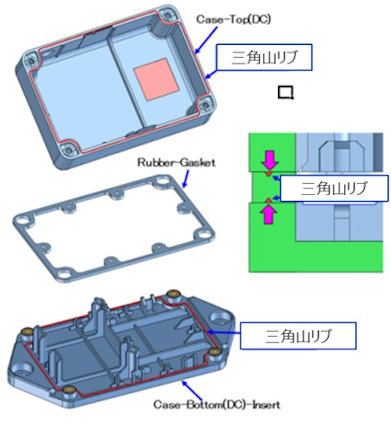

筐体防水

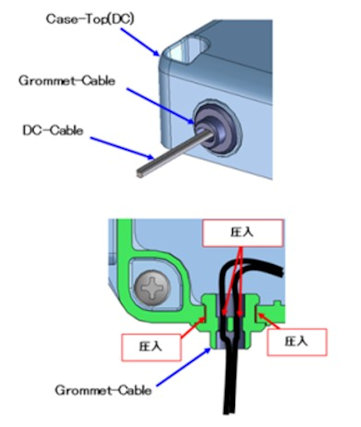

ケーブル防水
※IEC62398-1:人体への傷害を防ぐ「ハザード・ベース・セーフティー・エンジニアリング(HBSE)」という概念をもとに開発されている新しい製品安全規格。現在の「IEC60950-1」と「IEC60065」の2つに置き換わるものとされており、今後新規格への対応が必要になる見通しです。

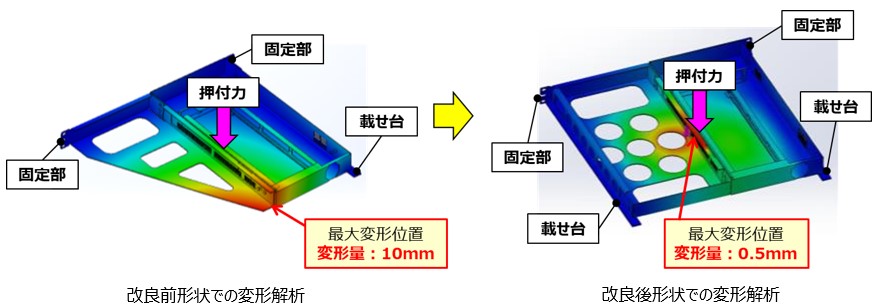

【解析事例】 ラック用固定ブラケット:要求変形量0.5mm以下にする形状を強度解析にて作り込みを実施

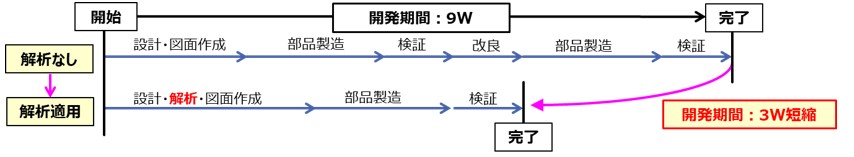

【開発期間比較】 強度解析実施により、開発期間3W短縮!

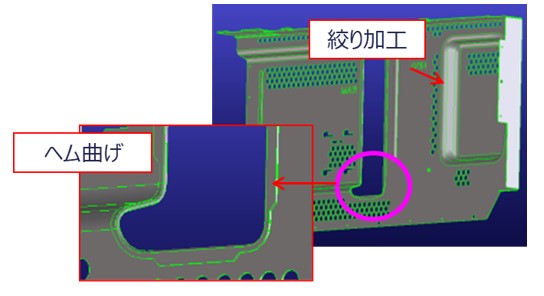

【実施例】 部品統合:板金加工例
【実施例】 組立性を考慮した設計>組み立て時間短縮でコストダウン!
樹脂の“撓み”を利用したはめ込みによる部品保持により、締結部材(ネジ、E-リングなど)の削減および組立時間を削減
※樹脂の“撓み”も、前述の解析(応力解析)を行い、形状を決定していきます。

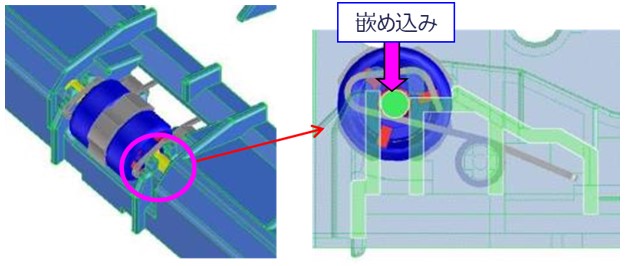

例1:搬送ローラの固定:ローラ軸シャフトの固定を、樹脂爪を撓ませて嵌め込み、保持する。

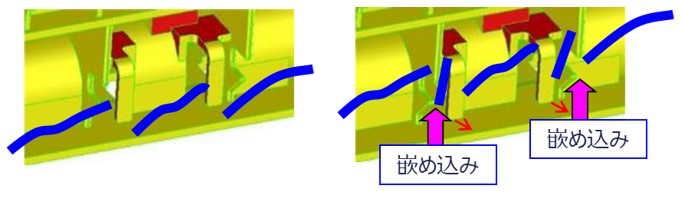

例2:ケーブルのスタイリング:ケーブルを孔にくぐらせるのではなく、樹脂爪を撓ませて嵌め込む。
対応市場・業種 | 対応機器等実績 |
---|---|
放送機器関連 | メディアコンバータ |
映像ミキサー | |
デジタルシネマ | |
医療装置関連 | 内視鏡用プロセッサ |
血圧計、静態モニタ | |
シリンジポンプおよび、輸液ポンプ制御 | |
PET診断装置 | |
眼底検査装置 | |
車載関連機器 | SVS(サラウンド ビュー システム) ECU (俯瞰映像を作成する部分) |
LVDS(Low Voltage Differential Signaling)の部分の設計評価 |
技術 | 概要 |
---|---|
モールド部品設計 | 2D/3D CAD設計による部品設計 |
プレス部品設計 | |
可動メカ設計 | 2D/3D CAD設計による部品設計 |
放熱設計 | 構造解析ソフトおよび、放熱シミュレーションに基づく熱設計 |
使用ツール | 概要 |
---|---|
2D/3D CAD | Creo Parametric |
SOLID WORKS | |
構造解析ソフト | SOLID WORKS Simulation |
熱流体ソフト | SOLID WORKS Flow Simulation |
メルマガで最新情報、当社主催のWebセミナー情報を配信しております。お役に立てるよう配信してまいりますので、是非ご登録お願いいたします。
