EFINIX® Trion® FPGA用ビデオレイヤコントロール IP
革新的なFPGAアーキテクチャにより、他社ミドルクラス製品と比較し、同等性能で低消費電力、低価格を実現。
FPGA内部に実装されているMIPI入力コアとのセットで、フルHD マルチレイヤ入出力デザインが構築可能です。
既存FPGAからの置き換えなどをお考えの方に最適です。
特徴
- 最大4レイヤまでの重ね合わせが可能
- レイヤ毎に表示位置とサイズ指定が可能
- アルファーブレンドは、レイヤ単位、ピクセル単位での指定が可能

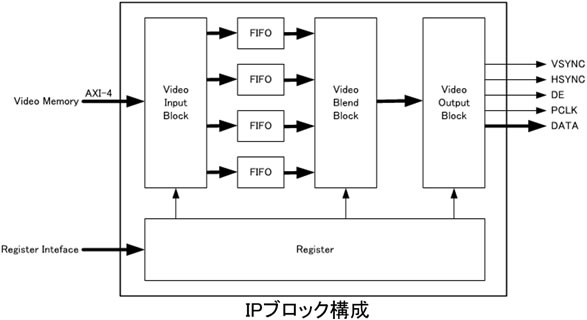

機能詳細
| 機能 | 内容 |
|---|---|
| 解像度（最大） | 最大2048x1080 60[fps] |
| メモリーI／F（対応bit幅） | AXI4（64bit, 256bit） |
| Sync Generator | レジスタ設定によるSYNC生成 |
| Multilayer Alpha Blender | 複数のAlpha／Transparent Factor |
| Pixel精度 | RGB：24bpp（888）／YCbCr：16bpp（422） |
| Output Format | Parallel（RGB, YCbCr444, YCbCr422） |
| Pixel per Clock | 1, 2 [pix/clk] |
使用例

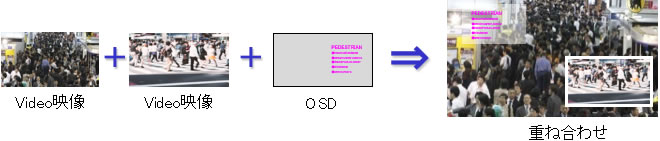

- 重ね合わせ（マルチレイヤ対応）
- 透過、αブレンディング
アプリケーション例
モバイル、IoT、LED、FA、ロボティクス、ビデオ、音響、センシング、ディスプレイ、コンピュータービジョンなど

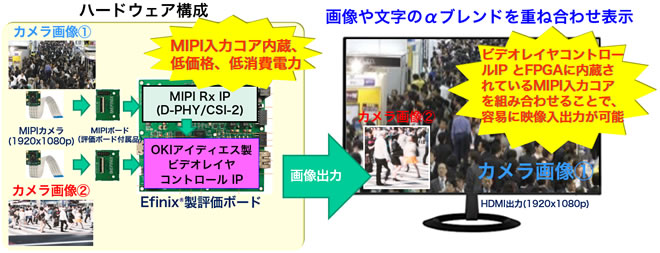

デザイン構成
2つのカメラ画像をピクチャーinピクチャーで表示しキャラクタ文字を重畳した構成例
- MIPIは、FPGA内蔵のCSI2コントローラ使用
- カメラは、 入手性の良いRaspberry Pi カメラモジュール
- ハードウェアは、EFINIX製評価ボード T120F324C-DK
- カメラ映像 RAW⇒YUV変換を行いDDRに格納し、カメラ映像に対する画像処理の追加も可能
提供製品
FPGAデザインに必要となるIP＋リファレンスデザイン＋EFINIX® Efinity® software Projectの全ての開発環境とマニュアルをご提供します。
サポート体制
- 国内製IPによる完全日本語サポート（電話／メール／各種マニュアル全て）
- 技術サポートは全て当社技術者が直接対応いたします。
