100Gigabit Ethernet TCP/IPソリューションXilinx UltraScale+シリーズ対応

プレミアデザインサービスメンバー

100G Ethernet対応TCP Offloading Engine搭載

TCP/IPフルプロトコル・スタック搭載

100Gigabit Ethernet TCP Offloading Engine

  • 100Gigabit Ethernet対応TCP Offloading Engine(100G TOE)により高速伝送データのEthernetプロトコルをハードロジックで制御する為、100ギガビット イーサネット帯域をフル活用し、安定した高速伝送が可能
  • 高速データ伝送にTCPプロトコルを採用し、高速かつ信頼性の高いデータ伝送が可能
  • FPGA内蔵CPUにTCP/IPフルプロトコル・スタックを搭載し、複雑なTCP/IPプロトコル制御も可能
  • 100G TOEによる高速TCP送信と TCP/IPフルプロトコル・スタックによる多種のLAN通信をFPGA 1Chipで実現可能

logo

特徴

項目 高速伝送データPort 汎用送受信Port
  TCP TCP UDP
送信 受信
コネクション数 ※1 1 1 4 1
最大フレームサイズ 8KB ※2 8KB ※2 1.5KB 1.5KB
プロトコルスタック TCP/IPフルプロトコルスタック搭載
Ethernet MAC・PCS/PMA XILINX製100G Ethernet Subsystemコア使用
  • ※1 標準仕様になります。カスタマイズによりご要望のポート数に拡張することも可能です。
  • ※2 ジャンボフレームをサポート

性能

99Gbps(パケットサイズ:8,000byte時)

性能

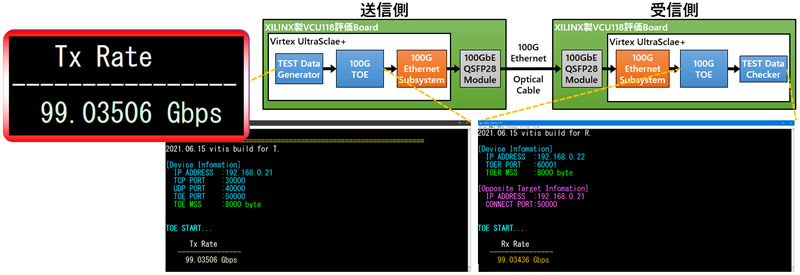

  •  送信側/受信側に当社製100G TOEを実装したXILINX製評価ボードVCU118を使用し、FPGA内で生成したテストデータを100G TOEで送信し、対向100G TOEで受信したデータの単位時間あたりのByte数をカウントし計測

実装リソース例

  LUT FF BRAM DSP(MicroBlaze)
Virtex UltraScale+ 30K 30K 94 3

構成例

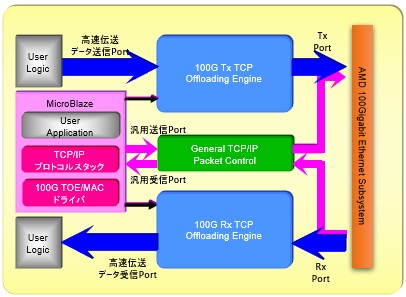

100Giga bit Ethernet TCP/IPフルプロトコルスタック IP Core構造図(構成例)

構造図~標準構成
拡大画像

FPGAにハードウェアとして搭載するだけで、高機能TCP/IP通信が可能。

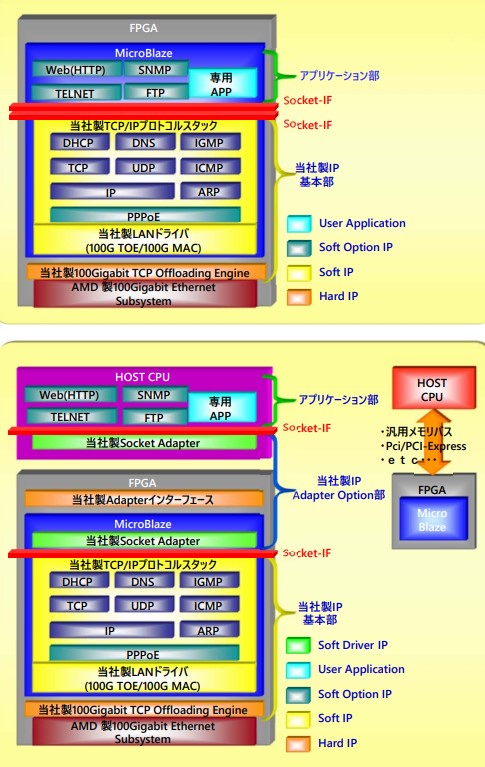

  • MicroBlazeソフトプロセッサ上に、OKIアイディエス製TCP/IPフルスタックと大容量高速TCP伝送を実現するための100G TOE(100Gigabit TCP Off Loading Engine)IP制御を行う為の制御ドライバとMAC/PHY制御ドライバを搭載
  • UserアプリケーションやソフトOption IPとのインターフェースは、標準Socketインターフェースとしているため、同一プロセッサ上へのアプリケーションとスタックの組込み時の、ソフトウェア間のインターフェースは標準Socketインターフェースのみで可能。
  • アプリケーションとスタックが異なるプロセッサ上に実装される場合も、ハードウェアとソフトウェアで構成されるSocketアダプタを介すことで、アプリケーションとスタック間のインターフェースが可能。
    ※Socketアダプタ(ハードウェア/ソフトウェア)もOption IPとして提供するため、アプリケーション側APIの変更は不要。
  • Socketアダプタ間のアダプタインターフェースは、ご要望のインターフェースにカスタム可能(受託にて対応)

提供製品

FPGAデザインに必要となるIP+リファレンスデザイン+Vivado Projectの開発環境とマニュアルをご提供します。

サポート体制

  • 国内製IPによる完全日本語サポート(電話/メール/各種マニュアル全て)
  • 技術サポートは全て当社技術者が直接対応いたします。
