Media Transfer Framework-ESWare

概要

Media Transfer Framework-ESWareは、音声・映像通信機能を組み込む機器向けに開発された、組み込みシステム用のRTP/RTCPスタックです。リアルタイム音声通話や映像通信に必要なメディアストリーミング機能を、省リソースかつ高い移植性で提供します。IP電話、映像会議、監視カメラ、映像配信機器などにご利用いただくことで、限られた機器リソースを有効に活用し、お客様の製品に安定した音声・映像通信機能を組み込めます。製品仕様やシステム構成に合わせて柔軟に組み込めるため、さまざまな組み込み機器の製品化を支援します。

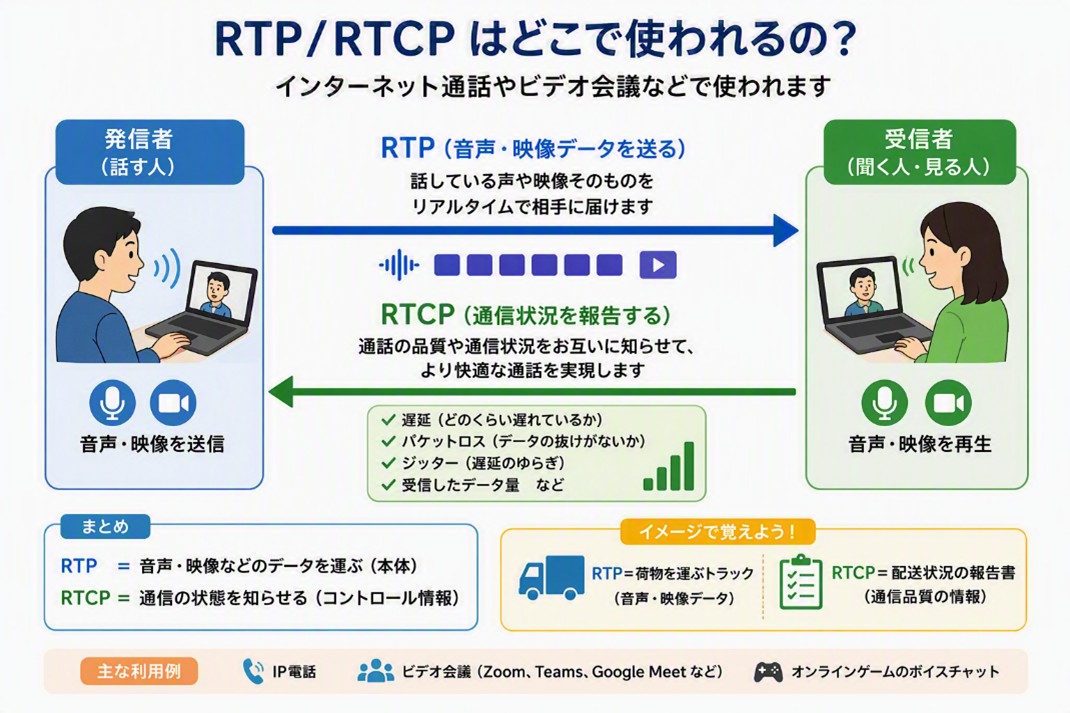

RTP/RTCPとは？

RTP（Real-time Transport Protocol）は、音声や映像などのリアルタイムデータをネットワーク上で伝送するためのプロトコルです。RTCP（RTP Control Protocol）は、通信品質や伝送状況を監視・管理するための制御プロトコルです。RTPとRTCPを利用することで、IP電話、映像会議、監視カメラ、映像配信機器などで、音声・映像データのリアルタイム通信を実現できます。

RTP/RTCP

ご採用のメリット

Media Transfer Framework-ESWareはOS、CPU、コンパイラに依存しにくい設計をしています。そのため、お客様の製品仕様やシステム構成に合わせて組み込みやすく、さまざまな機器で音声・映像通信機能を実現できます。
RTP/RTCPスタックの上位には、Mediaセッション管理を含むフレームワークを備え、メディアストリーミング用のMSP APIを提供しています。これにより、お客様の製品に必要な音声・映像通信機能を、シンプルなインターフェースで組み込めます。限られたリソースを有効に活用しながら、製品仕様に合わせた柔軟な通信機能を実現できます。

特徴

限られたリソースでも音声・映像通信を実現

組み込み機器への実装に適したRTP/RTCPスタック
機器のメモリーなどのリソースを有効に活用しながら、リアルタイム通信機能を組み込める設計

さまざまな機器へ組み込みやすい高い移植性

ANSI-Cのソースコードで記述し、特定CPUに依存しない設計
CPUアーキテクチャへの依存を抑え、さまざまな組み込み環境への移植性を向上
OSやコンパイラなど、お客様の既存環境に合わせて組み込みやすい構成

既存のネットワーク環境を活用

TCP/IPスタックとの接続にUNIX系OSで一般的なBSD socket APIを採用
Big Endian（*1）/Little Endian（*2）の両方の環境で利用可能
当社の「TCP/IP Stack-ESWare」と組み合わせて利用可能

*1Big Endian: CPUが数値を扱う際のバイト順の1つで、上位バイトから順に格納する方式
*2Little Endian: CPUが数値を扱う際のバイト順の1つで、下位バイトから順に格納する方式

音声・映像通信に必要な機能をまとめて利用

RTCP XR（*3）により、通信品質をより詳細に把握可能
Mediaセッション管理を含むフレームワーク
MSP APIにより、製品に必要なメディアストリーミング機能を組み込み可能

*3RTCP XR（RTP Control Protocol Extended Report）:
RTCPの拡張仕様で、通信品質をより詳細に把握するためのレポート機能

実装実績

ARMプロセッサ、TI DSP（C6x）での動作検証実績があります。
その他のCPU、DSPへの組み込みについてもご相談ください。

メモリー使用量の目安

組み込み機器への実装を検討いただく際の参考情報として、開発実績に基づくROM容量とRAM容量の目安を示します。

	ARMプロセッサ	TI DSP（C6x）
ROM容量	約60KB	約90KB
RAM容量	約50KB	約60KB

※上記は開発実績に基づくおおよその値であり、お客様の環境での使用量を保証するものではありません。実際の使用量は、CPU、コンパイラ、最適化条件、機能構成、バッファーサイズなどにより異なります。RAM容量は、ストリーミングアプリケーションでAudio/Videoをそれぞれ1セッション使用する場合を想定しています。

サポート

自社開発の製品知識を活かし、お客様の製品仕様に合わせた組み込みやカスタマイズ、技術的なご相談を支援します。

TCP/IP Stack-ESWareとの連携

Media Transfer Framework-ESWareは、TCP/IPスタック上で動作するRTP/RTCPスタックです。お客様の環境にTCP/IPスタックが組み込まれていない場合は、当社のTCP/IP Stack-ESWareと組み合わせてご利用できます。RTP/RTCPとTCP/IPを同じESWareシリーズでそろえることで、音声・映像通信に必要なネットワーク機能を一貫した構成で組み込めます。これにより、機器構成に合わせた通信機能を実現しやすくなります。

TCP/IP Stack-ESWare｜通信用組み込みソフトウェア｜製品｜OKIアイディエス

構成

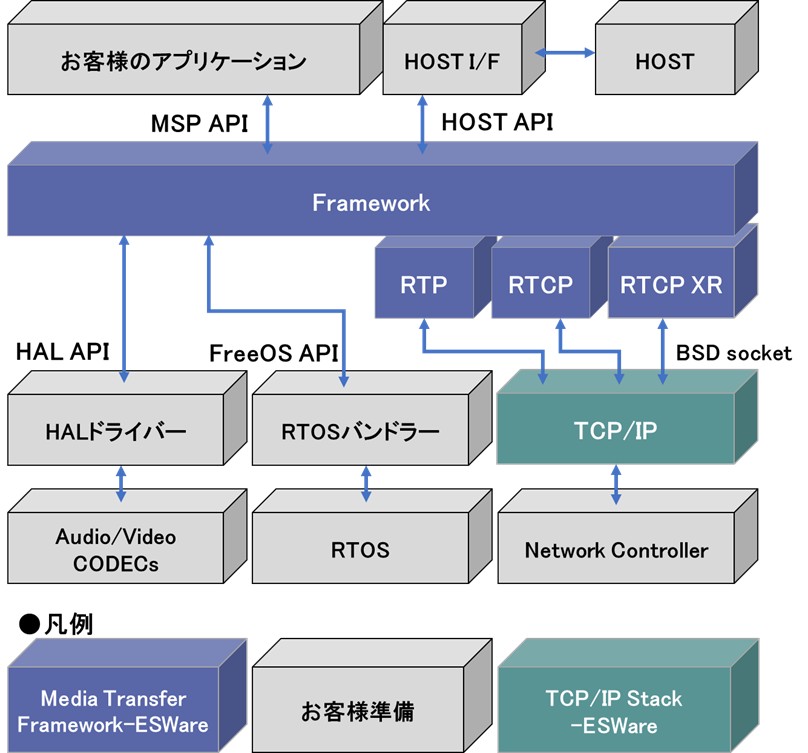

Media Transfer Framework-ESWareを組み込んだシステム構成例を以下に示します。
RTP/RTCPによる音声・映像通信機能は、TCP/IPスタック上で動作します。TCP/IPスタックが必要な場合は、TCP/IP Stack-ESWareと組み合わせてご利用いただけます。

RTP/RTCP
