10Gbit Ethernet TCP/IP Offloading Engine

プレミアデザインサービスメンバー

10G Ethernet対応TCP Offloading Engine搭載。

TCP/IPフルプロトコル・スタック搭載。

特徴

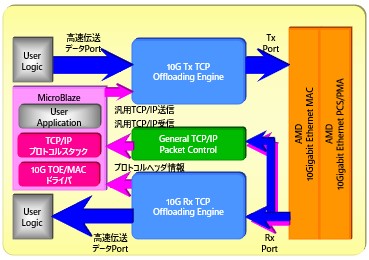

システムイメージ図
 拡大画像

  • 10Gigabit Ethernet対応TCP Offloading Engine(10G TOE)により高速伝送データのEthernetプロトコルをハードロジックで制御する為、10ギガビット イーサネット帯域をフル活用し、安定した高速伝送が可能。
  • 高速データ伝送にTCPプロトコルを採用し、高速かつ信頼性の高いデータ伝送が可能。
  • FPGA内蔵CPUにTCP/IPフルプロトコル・スタックを搭載し、複雑なTCP/IPプロトコル制御も可能。
  • 10G TOEによる高速TCP送信と TCP/IPフルプロトコル・スタックによる多種のLAN通信を FPGA 1Chipで実現可能。
  • 最大9250Mbpsの高速スループットで、高解像度の非圧縮映像を伝送可能。

構造図(構成例)

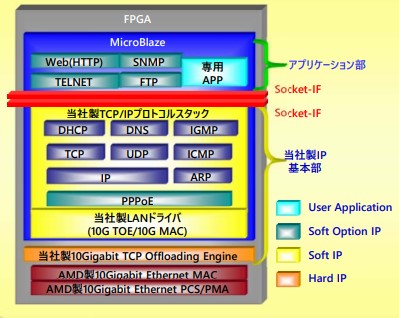

構造図1~標準構成
 拡大画像

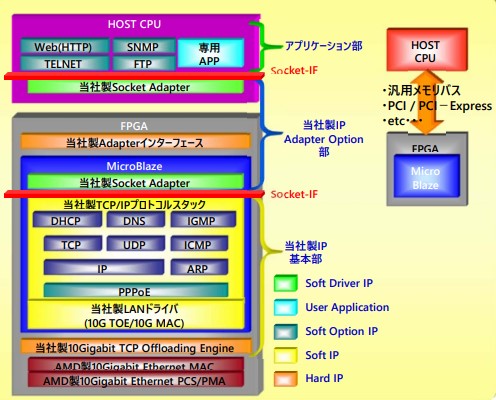

構造図2~標準構成
 拡大画像

  • MicroBlazeソフトプロセッサ上に、OKIアイディエス製TCP/IPフルスタックと大容量高速TCP伝送を実現するための10G TOE(10Gigabit TCP Off Loading Engine)IP制御を行う為の制御ドライバーとMAC/PHY制御ドライバーを搭載。
  • UserアプリやソフトOption IPとのインターフェースは、標準Socketインターフェースとしているため、同一プロセッサ上へのアプリケーションとスタックの組込み時は、ソフトウェア間のインターフェースは標準Socketインターフェースのみで可能。
  • アプリケーションとスタックが異なるプロセッサ上に実装される場合も、HWとSWで構成されるSocketアダプタを介すことで、アプリケーションとスタック間のインターフェースが可能。
    ※Socketアダプタ(HW/SW)もOption IPとして提供するため、アプリケーション側APIの変更は不要。
  • Spcketアダプタ間のアダプタインターフェースは、ご要望のインターフェースにカスタム可能。(受託にて対応)

    FPGAにハードウェアとして搭載するだけで、高機能TCP/IP通信が可能。

提供製品

  • FPGAデザインに必要となるIP+リファレンスデザイン+ISE/EDK Projectの開発環境とマニュアルをご提供します。

サポート体制

  • 国内製IPによる完全日本語サポート。(電話/メール/各種マニュアル全て)
  • 技術サポートは全て当社技術者が直接対応いたします。
  • 記載されている会社名、製品名は、各社の商標または登録商標です。
  • ここに記載されている仕様、デザインなどは予告なしに変更する場合があります。
